CRIANDO UM JIG PARA DESBRICKAR APARARELHOS SAMSUNG



bBOM VOU TAR ENSINANDO COMO CRIAR UM JIG
PARA DESBRICAR APARELHOS SANSUNG" BRICKADOS"

isso acontece a amioria das vezes quando trocamos a rom e colocamos de outro aparelho no nosso foi o meu caso peguei o cartão errado e instalei a rom do lg p500 no galaxy 5
"qui burrice"

Precisaremos dos seguintes itens:

1 Resistor de 300 Kohms com 1% de tolerância:

http://i00.i.aliimg.com/img/pb/887/580/402/402580887_660.JPG
Obs: Caso não encontre, você poderá utilizar 3 de 100 Kohms + 1 Kohms ligados em série ou 2 de 150 Kohms + 1 Kohms, etc...

1 Cabo de dados ou energia USB Micro-B:

http://l.rapimg.com/upload_tmp/4/img_171926234_1304172942_abig.jpg

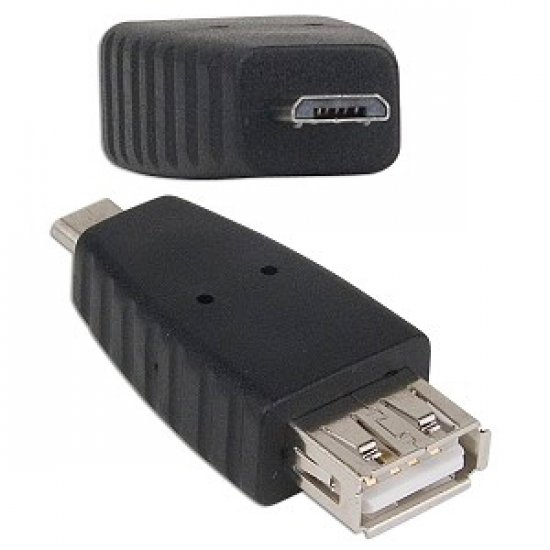

Obs: É preferível comprar o cabo de energia pois ele possui uma capa de plástico removível:
http://www.netcomputadores.com.br/dbimg/produtos/usb_micro_b_11763_g.jpg

1 Espiral de fio de estanho para solda:

http://www.andradeparafusos.com.br/wp-content/uploads/2011/12/SALDA-DE-ESTANHO-EM-CARRETEL.jpg

1 Soldador tipo lápis ou pistola:

http://www.delupo.com.br/f/produtos/17357.jpg

IMPORTANTE!
O USB Jig só irá funcionar em ROM´s com Bootloader antigo.

COMO FAZER

Primeiro remova a capa que envolve o USB e em seguida retire, com o soldador, os fios conectados:http://desmond.imageshack.us/Himg204/scaled.php?server=204&filename=dscn2881n.jpg&res=landing
IMPORTANTE: O conector do pino 4 não possuirá fio, ou seja, ele já estará vago.

DICA: Para facilitar coloque uma gota de solda do estanho sobre os pinos 5 e 4.

Então, pegue o resistor e corte as extremidades do fio de tal formar que o comprimento seja suficiente para caber dentro da capa do USB (Figura 3 no início do tópico).

http://i00.i.aliimg.com/img/pb/887/580/402/402580887_660.JPG
Obs: Se estiver utilizando um cabo de conexão de dados, então o comprimento deverá ser maior.

Se você colocou uma gota de estanho em cada pino, então deverá soldar a ponta do resistor que possui a FAIXA VERMELHA ou em alguns casos MARROM ESCURO, no pino 5 do USB e logo após a outra ponta do resistor deverá ser soldado no pino 4, conforme a figura abaixo:

http://brasildroid.com.br/attachment.php?attachmentid=1135&d=1319018277
Obs: Se você não seguiu a dica acima, então você deverá pegar o fio de estanho e juntamente com a ponta do resistor, soldar no pino 5 e logo após a outra extremidade soldar no pino 4.

Após aplicar as soldas e acomodar adequadamente o conector USB junto do resistor dentro da capa de plástico o resultado será parecido com imagem abaixo:
http://desmond.imageshack.us/Himg204/scaled.php?server=204&filename=dscn2881n.jpg&res=landing




ATENÇÃO!
O mais importante é saber que devem ser soldados os pinos 5 e 4 junto ao resistor 300k ohms 1%
Este é o grande segredo!
Então procure fazer o seu USB Jig da melhor forma que conseguir, pois o importante é o funcionamento e não a estética.


Observação:
No YouTube você encontrará várias maneiras de construir um USB Jig, eu particularmente gostei deste vídeo, pois foi através dele que resolvi montar o meu...
Em alguns vídeos foram utilizados combinações diferentes de resistores, o importante é saber que em ambos os casos deverá conseguir a amperagem de 300k ohms com 1%.
Funciona no Galaxy 5 tbm e em outras series dos celulares Samsung Galaxy
